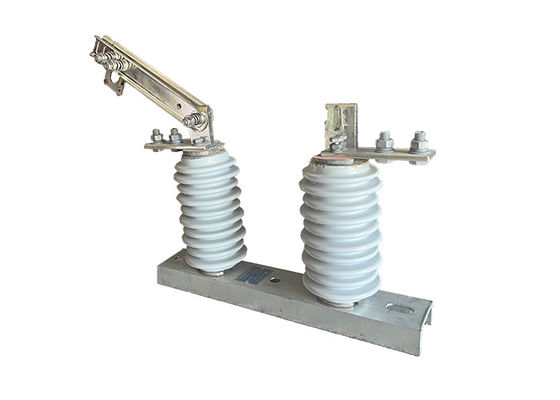

Single Phase Outdoor Disconnector Switch AC Power Electrical Porcelain High Voltage Overhead Group Disconnect Switches
Deskripsi produk:
Saklar pemutus eksterior adalah jenis saklar listrik yang digunakan dalam sistem listrik tegangan tinggi untuk mengisolasi bagian jaringan untuk keperluan pemeliharaan atau keamanan.Saklar biasanya dipasang pada tiang atau struktur pendukung lainnya dan digunakan untuk memutuskan kabel listrik atas dari sisa sistem.
Saklar pemutus eksterior dirancang untuk menangani tegangan dan arus tinggi dan sering dipasang di lokasi luar ruangan.Mereka terdiri dari satu set kontak stasioner dan bergerak yang dipisahkan oleh celah udaraKetika saklar berada dalam posisi tertutup, kontak saling berhubungan, memungkinkan arus mengalir melalui sirkuit.mengganggu aliran arus melalui sirkuit dan mengisolasinya dari sisanya sistem.
Saklar pemutus eksterior adalah komponen penting dari keamanan dan keandalan sistem listrik dan dirancang untuk beroperasi dalam berbagai kondisi lingkungan.Mereka sering mengalami pengujian dan persyaratan sertifikasi yang ketat untuk memastikan bahwa mereka memenuhi standar industri untuk kinerja dan keselamatan.
Saklar pemutus eksterior biasanya digunakan dalam sistem transmisi dan distribusi tegangan tinggi untuk mengisolasi bagian jaringan untuk pekerjaan pemeliharaan atau perbaikan.Mereka juga digunakan sebagai perangkat keselamatan untuk melindungi pekerja dari bahaya listrik, seperti kontak yang tidak disengaja dengan bagian sistem yang hidup.
Fitur:
1Integrasi switchgear: High voltage isolator switch biasanya terintegrasi ke dalam sistem switchgear, yang mencakup perangkat pelindung lainnya seperti pemutus sirkuit, sekring, dan relay.Integrasi ini memungkinkan untuk kontrol komprehensif dan perlindungan sirkuit tegangan tinggi, memastikan operasi yang aman dan efisien.
2Operasi jarak jauh: Banyak saklar isolator tegangan tinggi dilengkapi dengan kemampuan operasi jarak jauh, yang memungkinkan mereka dikendalikan dari lokasi terpusat.Fitur ini meningkatkan kenyamanan dan keselamatan dengan menghilangkan kebutuhan untuk operasi manual di lingkungan yang berpotensi berbahaya.
3.Arc Suppression: High voltage isolator switch dirancang untuk menekan pembentukan dan penyebaran busur listrik saat membuka atau menutup switch.seperti menggunakan lemparan busur atau ruang pemadam busur, membantu meminimalkan risiko kerusakan pada saklar dan peralatan sekitarnya, serta mengurangi potensi kecelakaan listrik.
4Deteksi kesalahan: Beberapa saklar isolator tegangan tinggi dilengkapi dengan mekanisme deteksi kesalahan yang dapat mendeteksi kondisi abnormal, seperti arus atau tegangan yang berlebihan,dan memicu pembukaan saklar otomatisKemampuan ini meningkatkan perlindungan keseluruhan sirkuit dengan cepat mengisolasi bagian yang rusak dan mencegah kerusakan lebih lanjut.
5Modularitas dan Skalabilitas: Saklar isolator tegangan tinggi sering dirancang untuk menjadi modular, yang memungkinkan pemasangan, penggantian, atau perluasan yang mudah dalam sistem listrik.Modularitas memungkinkan fleksibilitas dan skalabilitas, sehingga mudah untuk menyesuaikan sistem dengan perubahan persyaratan operasi.
Operasi:
1- Menutup Switch:Ketika saklar ditutup, dua bagian konduktif sirkuit saling bersentuhan, memungkinkan arus listrik mengalir melalui sirkuit.
2.Membuka Switch:Ketika saklar dibuka, celah udara dibuat antara dua bagian konduktif sirkuit, secara efektif mengisolasi bagian dari sisa sistem.Ini biasanya dilakukan untuk memungkinkan pemeliharaan, perbaikan, atau pekerjaan pengujian harus dilakukan dengan aman.
3.Mengatalkan Sirkuit:Sebelum pekerjaan apa pun dapat dilakukan pada bagian sirkuit yang terisolasi, penting untuk mendaratkan sirkuit untuk mencegah setiap muatan listrik residual dari membangun.Ini biasanya dilakukan dengan menggunakan saklar bumi atau elektroda grounding.
Penting untuk dicatat bahwa pengoperasian saklar isolasi tegangan tinggi hanya harus dilakukan oleh personil yang terlatih dan berkualitas,karena mereka dapat menimbulkan risiko serius kejutan listrik atau cedera jika ditangani dengan salahSelain itu, penting untuk mengikuti semua prosedur dan pedoman keselamatan saat bekerja dengan peralatan tegangan tinggi, termasuk memakai pakaian dan peralatan pelindung yang tepat,menggunakan alat terisolasi, dan memastikan bahwa area itu bebas dari bahan mudah terbakar atau peledak.
Tips Keamanan:
1Pertimbangkan untuk menerapkan sistem pemantauan dan kontrol jarak jauh untuk saklar isolator tegangan tinggi. Sistem ini memungkinkan pemantauan real-time status saklar, kondisi beban, dan deteksi kesalahan,meningkatkan efisiensi operasional dan mengurangi kebutuhan intervensi manual.
2.Sediakan tanda peringatan dan label yang jelas dan terlihat di dekat saklar untuk memperingatkan personel tentang tegangan tinggi dan potensi bahaya yang terkait dengan peralatan.Hal ini membantu mempromosikan kesadaran dan mendorong kepatuhan terhadap protokol keselamatan.
3.Menetapkan jadwal pemeliharaan reguler untuk switch dan mematuhi dengan tekun.Pemeliharaan reguler membantu mengidentifikasi dan mengatasi masalah potensial sejak dini,memastikan switch tetap dalam kondisi optimal dan mengurangi kemungkinan kegagalan yang tidak terduga.
4Mempertahankan sumber daya cadangan yang dapat diandalkan atau rencana darurat jika terjadi pemadaman listrik atau keadaan darurat.Hal ini memastikan bahwa saklar masih dapat dioperasikan atau terisolasi ketika sumber daya utama tidak tersedia, meminimalkan gangguan dan menjaga keamanan.
5Melakukan penilaian risiko yang menyeluruh sebelum memasang atau mengoperasikan saklar isolasi tegangan tinggi.,dan kedekatan personel atau peralatan sensitif untuk memastikan langkah-langkah keamanan yang memadai telah diterapkan.
6Tetap diperbarui dengan standar industri, peraturan, dan praktik terbaik yang berkaitan dengan saklar isolator tegangan tinggi.seperti yang ditetapkan oleh otoritas keselamatan listrik, membantu memastikan bahwa saklar memenuhi persyaratan keamanan minimum dan beroperasi dalam batas yang dapat diterima.
Aplikasi:
1Isolasi sirkuit: Isolator listrik tegangan tinggi terutama digunakan untuk mengisolasi bagian dari sistem listrik untuk pekerjaan pemeliharaan atau perbaikan.Hal ini memungkinkan pekerja untuk bekerja dengan aman pada sirkuit terisolasi tanpa risiko sengatan listrik atau bahaya listrik lainnya.
2.Keamanan: Isolator listrik tegangan tinggi juga digunakan sebagai perangkat keamanan untuk melindungi pekerja dan masyarakat dari bahaya listrik.Isolator listrik tegangan tinggi mencegah kontak yang tidak disengaja dengan bagian-bagian yang hidup dari sistem dan mengurangi risiko kecelakaan listrik.
3Perlindungan kesalahan: Isolator listrik tegangan tinggi juga dapat digunakan untuk melindungi sistem listrik dari kesalahan, seperti sirkuit pendek dan overload.Isolator listrik tegangan tinggi mencegah kesalahan menyebar ke bagian lain dari sistem dan menyebabkan kerusakan lebih lanjut.
4.Switching: Isolator listrik tegangan tinggi dapat digunakan sebagai perangkat switching untuk mengontrol aliran daya dalam sebuah sistem.aliran daya dapat diarahkan ke bagian yang berbeda dari sistem sesuai kebutuhan.
5.Pengujian: Isolator listrik tegangan tinggi juga dapat digunakan untuk tujuan pengujian, seperti untuk mengukur tegangan atau arus dalam sirkuit, atau untuk menguji kinerja komponen lain dalam sistem.
Parameter teknis:
| Nomor seri. |
Parameter |
Satuan |
Data |
| 1 |
Tegangan nominal |
kV |
12 |
| 2 |
Listrik nominal |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Daya tahan arus jangka pendek |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Tingkat Isolasi Nominal |
Gelombang petir tahan tegangan ((pin) |
Kutub-ke-Bumi
(Positif & Negatif) |
kV |
75 |
Interfraktur
(Positif & Negatif) |
85 |
Frekuensi industri tahan tegangan
(1 menit)
(Nilai efektif) |
Uji kering/Uji basah |
Kutub-ke-Bumi |
42 ((Kering)
34 ((Uap) |
| Interfraktur |
48 ((Kering) |
| 48 ((Kering) |
48 ((Kering)
40 ((Uap) |
| 5 |
Resistensi sirkuit utama |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Waktu Hidup Mekanis |
kali |
50 |
| 50 |
| 80 |
