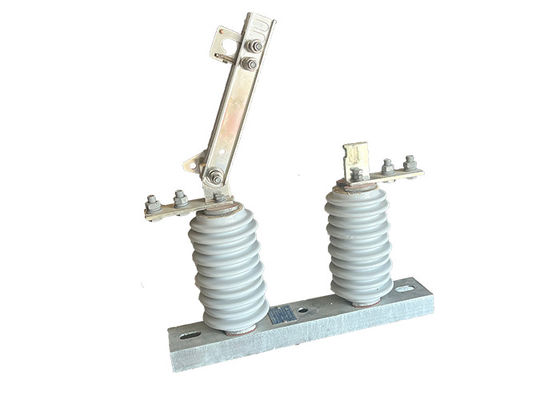

Perlindungan otomatis Outdoor Disconnector Switch GW9 Series Single Phase High Voltage Porcelain Disconnect Switch

Perlindungan otomatis Outdoor Disconnector Switch GW9 Series Single Phase High Voltage Porcelain Disconnect Switch

Deskripsi produk:

Saklar pemutus eksterior adalah jenis saklar listrik yang digunakan dalam sistem listrik untuk mengisolasi sirkuit dari sisa sistem untuk tujuan pemeliharaan atau keamanan.Istilah "vertikal" mengacu pada orientasi isolator, yang dipasang secara vertikal pada struktur pendukung.

Saklar pemutus eksterior umumnya digunakan dalam sistem transmisi dan distribusi tegangan tinggi untuk mengisolasi bagian jaringan untuk pekerjaan pemeliharaan atau perbaikan.Mereka dirancang untuk menangani tegangan tinggi dan arus dan sering dipasang di lokasi luar ruangan.

Switch pemutus eksterior biasanya terdiri dari satu set kontak stasioner dan bergerak yang dipisahkan oleh celah udara.kontaknya saling berhubungan., memungkinkan arus mengalir melalui sirkuit. Ketika isolator dibuka, kontak dipisahkan,mengganggu aliran arus melalui sirkuit dan mengisolasinya dari sisanya sistem.

Saklar pemutus eksterior adalah komponen penting dari keamanan dan keandalan sistem listrik dan dirancang untuk beroperasi dalam berbagai kondisi lingkungan.Mereka sering mengalami pengujian dan persyaratan sertifikasi yang ketat untuk memastikan bahwa mereka memenuhi standar industri untuk kinerja dan keselamatan.

Fungsi:

Fungsi utama dari isolator listrik tegangan tinggi adalah untuk menyediakan isolasi listrik antara konduktor AC tegangan tinggi dan struktur pendukung,dan untuk mendukung berat konduktorHal ini dirancang untuk menahan tingkat tegangan tinggi dan arus listrik, dan biasanya terbuat dari bahan yang sangat tahan terhadap arc listrik dan korosi,seperti porselen atau polimer.

Struktur:

Produk ini terdiri dari dasar (plat), post insulator, bagian konduktif dan perangkat interlock.dan ujung pisau yang lain terhubung secara terpisah dengan kepala kontak statis, dan setiap sisi dipertahankan dalam keadaan kontak yang baik oleh tekanan dari pegas kompresi.tetapi juga kondusif untuk mengurangi kenaikan suhu, dan meningkatkan kekuatan mekanik pisau, membuat stabilitas termal dinamis terhadap sirkuit pendek.Bagian penguncian yang dipasang di ujung pisau kontak yang tidak berputar dan kait penguncian statis pada kontak statis merupakan perangkat penguncian pembukaan, yang mengunci sendiri ketika rem ditutup, sehingga pisau rem tidak akan jatuh sendiri karena beratnya sendiri atau tindakan tenaga listrik,mengakibatkan pembukaan rem tanpa alasan.

Aplikasi:

1Isolasi sirkuit: Isolator listrik tegangan tinggi terutama digunakan untuk mengisolasi bagian dari sistem listrik untuk pekerjaan pemeliharaan atau perbaikan.Hal ini memungkinkan pekerja untuk bekerja dengan aman pada sirkuit terisolasi tanpa risiko sengatan listrik atau bahaya listrik lainnya.

2.Keamanan: Isolator listrik tegangan tinggi juga digunakan sebagai perangkat keamanan untuk melindungi pekerja dan masyarakat dari bahaya listrik.Isolator listrik tegangan tinggi mencegah kontak yang tidak disengaja dengan bagian-bagian yang hidup dari sistem dan mengurangi risiko kecelakaan listrik.

3Perlindungan kesalahan: Isolator listrik tegangan tinggi juga dapat digunakan untuk melindungi sistem listrik dari kesalahan, seperti sirkuit pendek dan overload.Isolator listrik tegangan tinggi mencegah kesalahan menyebar ke bagian lain dari sistem dan menyebabkan kerusakan lebih lanjut.

4.Switching: Isolator listrik tegangan tinggi dapat digunakan sebagai perangkat switching untuk mengontrol aliran daya dalam sebuah sistem.aliran daya dapat diarahkan ke bagian yang berbeda dari sistem sesuai kebutuhan.

5.Pengujian: Isolator listrik tegangan tinggi juga dapat digunakan untuk tujuan pengujian, seperti untuk mengukur tegangan atau arus dalam sirkuit, atau untuk menguji kinerja komponen lain dalam sistem.

Kondisi:

1.Lingkungan maksimum di daerah yang ditentukan tidak melebihi 1000 meter di atas permukaan laut. Batasan ketinggian ini relevan untuk pemasangan dan pengoperasian peralatan.

2.Suhu udara sekitar memiliki batas tertentu. suhu maksimum tidak boleh melebihi +40°C, dan suhu minimum dapat bervariasi tergantung pada area tertentu.suhu minimum tidak harus turun di bawah -30°C, sementara di daerah Paramos, seharusnya tidak turun di bawah -40 ° C.

3Tekanan angin tidak boleh melebihi 700 Pascal (Pa), yang sesuai dengan kecepatan angin sekitar 34 meter per detik.Batas ini memastikan bahwa peralatan dapat menahan kekuatan angin tanpa mengorbankan fungsionalitas atau integritas strukturalnya.

4Intensitas gempa tidak boleh melebihi 8 derajat. Ini mengacu pada intensitas maksimum aktivitas seismik yang dapat ditangani peralatan tanpa rusak.Skala spesifik yang digunakan untuk mengukur intensitas gempa bumi dapat tergantung pada wilayah atau negara.

5Lingkungan kerja harus bebas dari getaran yang sering dan keras.Getaran yang berlebihan dapat mempengaruhi kinerja dan umur isolasi.

6Isolator tipe biasa harus dipasang di tempat yang jauh dari gas, asap, deposisi kimia, kabut semprot garam, debu, dan zat peledak atau korosif lainnya.Bahan-bahan ini dapat memiliki efek merugikan pada isolasi dan kemampuan konduksi isolator, yang berpotensi membahayakan kinerja dan keamanannya.

7Isolator jenis anti polusi dirancang untuk digunakan di daerah dengan kontaminasi yang parah.tidak harus ada bahan peledak atau bahan yang dapat menyebabkan kebakaranPersyaratan ini memastikan bahwa isolator tetap aman dan fungsional meskipun kondisi lingkungan yang menantang.

Parameter teknis:
