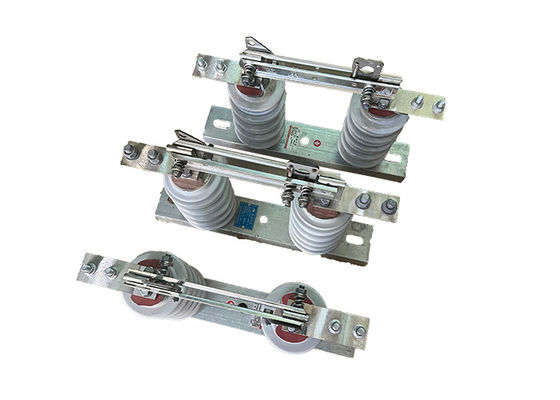

High Voltage Disconnect Switch GW9-10 Series 1250A Vacuum Disconnector yang Digunakan dengan Circuit Breaker untuk Outdoor
Deskripsi produk:
GW9-10 Series high voltage disconnect switch adalah switch listrik portabel tegangan tinggi yang digunakan untuk mengisolasi sirkuit listrik untuk keperluan pemeliharaan dan perbaikan.Ini biasanya digunakan dalam sistem transmisi dan distribusi daya tegangan menengah hingga tinggi.
Loadbuster Electrical Isolator dirancang untuk portabel dan dapat dengan mudah diangkut ke lokasi di mana dibutuhkan.biasanya berkisar dari beberapa kilovolt hingga beberapa ratus kilovolt.
Saklar digunakan untuk mengisolasi bagian dari sistem listrik untuk tujuan pemeliharaan atau perbaikan.memudahkan operator untuk mengetahui status sirkuit.
Loadbuster Electrical Isolator dapat digunakan untuk berbagai aplikasi, termasuk beralih dan mengisolasi sirkuit, serta untuk peralatan grounding dan de-energizing.Ini dirancang dengan fitur keselamatan untuk melindungi operator dari bahaya listrik, seperti bahan isolasi yang mencegah kontak yang tidak disengaja dengan bagian hidup.
Saklar ini mudah digunakan dan membutuhkan pelatihan minimal untuk dioperasikan.
Aplikasi:
1 Isolasi Substasiun:Di substasi, saklar pemutus tegangan tinggi digunakan untuk memutus transformer, pemutus sirkuit, dan peralatan lainnya dari sistem listrik untuk pemeliharaan atau perbaikan.
2 Isolasi jalur transmisi:Saklar pemutus tegangan tinggi digunakan untuk mengisolasi bagian dari jalur transmisi tegangan tinggi untuk pemeliharaan, perbaikan, atau untuk mencegah aliran listrik selama keadaan darurat.
3 Pergantian bank kondensator:Dalam sistem listrik dengan bank kapasitor, saklar pemutus tegangan tinggi digunakan untuk memutus koneksi bank kapasitor dari sistem listrik untuk pemeliharaan atau perbaikan.
4 Pembuangan beban:Dalam kasus overload atau situasi darurat lainnya, saklar pemutus tegangan tinggi dapat digunakan untuk melepaskan beban dengan memutus sambungan bagian tertentu dari sistem listrik.
5 Isolasi kesalahan:Saklar pemutus tegangan tinggi digunakan untuk mengisolasi bagian yang rusak dari sistem listrik untuk mencegah kerusakan pada peralatan dan memastikan kontinuitas pasokan listrik.
Kondisi:
1. Ketinggian tidak melebihi 1000m,
2.Suhu udara sekitar: Maksimum + 40'C; Minimum:Area Umum -30'C, Paramos -40 C;
3.tekanan angin tidak melebihi 700Pa. ((sesuai dengan kecepatan angin 34m/s);
4. Intensitas gempa tidak melebihi 8 derajat;
5.Situasi kerja tanpa getaran keras yang sering;
6.Lokasi pemasangan isolator tipe biasa harus dijauhkan dari bentuk gas, asap deposit kimia, kabut semprotan garam, debu
dan bahan peledak dan korosif lainnya yang sangat mempengaruhi kemampuan isolasi dan konduksi isolator
7.Pollution-proof tipe isolator berlaku untuk daerah konduksi kotor parah, namun, itu seharusnya tidak ada bahan peledak dan bahan yang menyebabkan api
Parameter teknis:
| Nomor seri. |
Parameter |
Satuan |
Data |
| 1 |
Tegangan nominal |
kV |
12 |
| 2 |
Listrik nominal |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Daya tahan arus jangka pendek |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Tingkat Isolasi Nominal |
Gelombang petir tahan tegangan ((pin) |
Kutub-ke-Bumi
(Positif & Negatif) |
kV |
75 |
Interfraktur
(Positif & Negatif) |
85 |
Frekuensi industri tahan tegangan
(1 menit)
(Nilai efektif) |
Uji kering/Uji basah |
Kutub-ke-Bumi |
42 ((Kering)
34 ((Uap) |
| Interfraktur |
48 ((Kering) |
| 48 ((Kering) |
48 ((Kering)
40 ((Uap) |
| 5 |
Resistensi sirkuit utama |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Waktu Hidup Mekanis |
kali |
50 |
| 50 |
| 80 |
