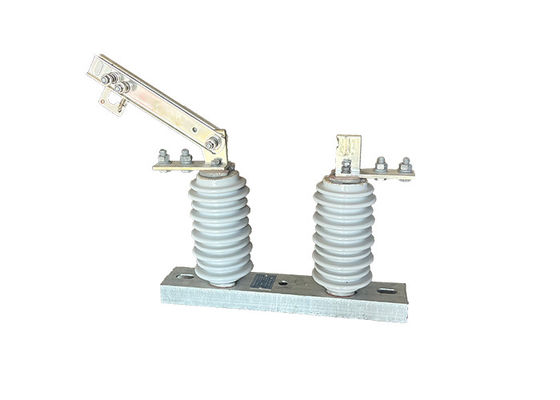

High Voltage Outdoor Disconntor Switch AC Power Efek Lebih Baik Digunakan Dengan Outdoor Vacuum Circuit Breaker Untuk Sistem Daya

High Voltage Outdoor Disconntor Switch AC Power Efek Lebih Baik Digunakan Dengan Outdoor Vacuum Circuit Breaker Untuk Sistem Daya

Deskripsi produk:

Saklar pemutus eksterior memang digunakan dalam sistem transmisi dan distribusi daya tegangan tinggi untuk memutus sambungan sirkuit dari sumber daya mereka untuk keperluan pemeliharaan atau perbaikan.Mereka menyediakan sarana untuk mengisolasi sirkuit dari catu daya, memungkinkan pekerja untuk melakukan tugas mereka dengan aman tanpa risiko sengatan listrik.

Operasi saklar pemutus eksterior melibatkan kutub berputar yang mengontrol pembukaan dan penutupan bilah saklar atau kontak.pisau dapat diikat atau dilepasMekanisme ini memungkinkan untuk indikasi manual dan terlihat dari status switch.

Untuk memastikan keselamatan operator, tiang saklar pemutus biasanya terbuat dari bahan yang tidak konduktif, seperti serat kaca atau bahan komposit,yang memberikan isolasi terhadap tegangan tinggi yang ada di sistemIsolasi ini melindungi operator dari kejutan listrik saat mengoperasikan saklar.

Saklar pemutus eksterior tersedia dalam berbagai desain dan ukuran untuk mengakomodasi tegangan dan nilai arus yang berbeda dari sirkuit yang mereka kendalikan.Mereka biasanya dipasang pada tiang atau struktur di lingkungan luar ruangan, di mana mereka dapat dengan mudah diakses dan dioperasikan.switch pemutus berkontribusi pada keamanan dan keandalan keseluruhan sistem listrik dengan menyediakan sarana isolasi dan perlindungan.

Operasi:

1 Persiapan: Sebelum mengoperasikan saklar, sirkuit harus dipadamkan dan diikat dengan baik untuk mencegah bahaya listrik.Saklar harus diperiksa untuk tanda-tanda kerusakan atau keausan.
2 Menutup saklar: Untuk menutup saklar, operator secara manual atau jarak jauh menggerakkan pegangan saklar atau tuas kontrol ke posisi tertutup.memungkinkan arus mengalir melalui sirkuit.
3 Membuka saklar: Untuk membuka saklar, operator secara manual atau jarak jauh menggerakkan pegangan saklar atau tuas kontrol ke posisi terbuka.Mengganggu aliran arus.
4 Pengelolaan busur: Ketika saklar dibuka, busur listrik dapat terjadi antara kontak, yang dapat berbahaya dan menyebabkan kerusakan pada saklar.saklar dapat dilengkapi dengan perangkat seperti lemparan busur atau kumparan ledakan.
5 Keamanan: Operator switch pemutus tegangan tinggi harus mengikuti prosedur keselamatan yang tepat untuk mencegah bahaya listrik.dan mengikuti prosedur lock-out/tag-out.

Struktur:

Produk ini terdiri dari dasar (plat), post insulator, bagian konduktif dan perangkat interlock.dan ujung pisau yang lain terhubung secara terpisah dengan kepala kontak statis, dan setiap sisi dipertahankan dalam keadaan kontak yang baik oleh tekanan dari pegas kompresi.tetapi juga kondusif untuk mengurangi kenaikan suhu, dan meningkatkan kekuatan mekanik pisau, membuat stabilitas termal dinamis terhadap sirkuit pendek.Bagian penguncian yang dipasang di ujung pisau kontak yang tidak berputar dan kait penguncian statis pada kontak statis merupakan perangkat penguncian pembukaan, yang mengunci sendiri ketika rem ditutup, sehingga pisau rem tidak akan jatuh sendiri karena beratnya sendiri atau tindakan tenaga listrik,mengakibatkan pembukaan rem tanpa alasan.

Hubungan:

Hubungan antara pemutus sirkuit vakum luar dan isolator pemutus tegangan tinggi luar terletak pada peran komplementer mereka dalam sistem listrik:

1Interupsi sirkuit: Pemutus sirkuit vakum bertanggung jawab untuk mengganggu sirkuit listrik selama operasi normal atau jika terjadi kesalahan.Ini bertindak sebagai sarana utama untuk mematahkan aliran arusSebaliknya, isolator pemutus digunakan untuk mengisolasi sirkuit dari sumber daya selama kegiatan pemeliharaan atau perbaikan.Ini memberikan lapisan keamanan tambahan dengan secara fisik membuka sirkuit.

2Koordinasi: Dalam sistem listrik tegangan tinggi, pemutus sirkuit vakum dan isolasi pemutus sering dikoordinasi untuk bekerja bersama.Pemutus sirkuit bertanggung jawab untuk mendeteksi kesalahan dan memicu untuk mengganggu aliran arus, sementara isolator pemutus digunakan untuk secara fisik mengisolasi sirkuit dan memberikan indikasi yang terlihat dari pemutus.

3.Keamanan dan Pemeliharaan: Isolator pemutus memainkan peran penting dalam memastikan keselamatan personel pemeliharaan.isolasi pemutus dioperasikan untuk membuka sirkuit dan menyediakan celah udara yang terlihatHal ini memastikan bahwa peralatan tidak bertenaga dan aman untuk bekerja pada. pemutus sirkuit vakum, di sisi lain, melindungi sistem selama operasi normal dan dalam hal kesalahan.

Parameter teknis:
