Industrial Outdoor Disconnector Switch Untuk High Voltage Distribution System Mudah dioperasikan Hookstick Switch

Industrial Outdoor Disconnector Switch Untuk High Voltage Distribution System Mudah dioperasikan Hookstick Switch

Deskripsi produk:

Saklar pemutus eksterior, juga disebut saklar isolasi, adalah komponen yang sangat diperlukan dalam sistem listrik tegangan tinggi.Tujuan utamanya adalah untuk memutuskan atau mengisolasi bagian tertentu dari sirkuit listrik dari sumber daya.
Fungsi utama saklar pemutus eksterior adalah secara fisik memutus sirkuit listrik, secara efektif memisahkan peralatan dari sumber daya.Pemutusan dan isolasi ini memungkinkan personel pemeliharaan untuk bekerja pada peralatan dengan aman, meminimalkan risiko sengatan listrik.
Penting untuk dicatat bahwa tidak seperti pemutus sirkuit vakum, saklar pemutus luar tidak memiliki kemampuan pemadam busur.Ini tidak dirancang untuk mengganggu atau memadamkan busur listrik yang mungkin terjadi selama beralih sirkuit atau kondisi kesalahan.
Dalam sistem listrik tegangan tinggi, saklar isolasi tegangan tinggi sering dikoordinasikan dengan pemutus sirkuit vakum.Pemutus sirkuit bertanggung jawab untuk mendeteksi kesalahan dan memicu untuk mengganggu aliran arus, sementara isolator pemutus dioperasikan untuk secara fisik mengisolasi sirkuit dan memberikan indikasi visual pemutus.
Saklar pemutus eksterior memainkan peran penting dalam memastikan keselamatan personel pemeliharaan.isolasi pemutus dioperasikan untuk membuka sirkuit dan menciptakan celah udara terlihatTindakan ini berfungsi sebagai konfirmasi bahwa peralatan telah mati energi dan aman untuk kegiatan pemeliharaan.
Saklar pemutus eksterior, juga disebut sebagai saklar pemutus atau saklar isolasi, adalah komponen yang sangat diperlukan dalam sistem listrik tegangan tinggi.Tujuan utamanya adalah untuk memutuskan atau mengisolasi bagian tertentu dari sirkuit listrik dari sumber daya.


Aplikasi:

1Isolasi Sirkuit: Saklar isolator tegangan tinggi digunakan untuk mengisolasi bagian dari sirkuit tegangan tinggi untuk keperluan pemeliharaan, perbaikan, atau pengujian.Bagian dapat secara efektif dipisahkan dari sisa sistem, memungkinkan pekerjaan dilakukan dengan aman.

2. Load Switching: High voltage isolator switch dapat digunakan sebagai load switch untuk mengontrol aliran listrik dalam sirkuit.Mereka sangat berguna dalam situasi di mana beban relatif kecil dan tidak memerlukan pemutus sirkuit atau sekering.

3Perlindungan Jalur Udara: Saklar isolasi tegangan tinggi sering dipasang di jalur listrik udara untuk memberikan perlindungan terhadap serangan petir dan gangguan listrik lainnya.Dengan mengisolasi bagian dari jalur, switch dapat membantu mencegah kerusakan peralatan dan mengurangi risiko pemadaman listrik.

4.Transformer Protection: High voltage isolator switches juga digunakan untuk melindungi transformer dengan mengisolasi mereka dari jaringan listrik jika terjadi kesalahan atau overload.Transformator dapat dipisahkan dari jaringan, mencegah kerusakan pada trafo dan peralatan lainnya.

Operasi:

1 Persiapan: Sebelum mengoperasikan saklar, sirkuit harus dipadamkan dan diikat dengan baik untuk mencegah bahaya listrik.Saklar harus diperiksa untuk tanda-tanda kerusakan atau keausan.
2 Menutup saklar: Untuk menutup saklar, operator secara manual atau jarak jauh menggerakkan pegangan saklar atau tuas kontrol ke posisi tertutup.memungkinkan arus mengalir melalui sirkuit.
3 Membuka saklar: Untuk membuka saklar, operator secara manual atau jarak jauh menggerakkan pegangan saklar atau tuas kontrol ke posisi terbuka.Mengganggu aliran arus.
4 Pengelolaan busur: Ketika saklar dibuka, busur listrik dapat terjadi antara kontak, yang dapat berbahaya dan menyebabkan kerusakan pada saklar.saklar dapat dilengkapi dengan perangkat seperti lemparan busur atau kumparan ledakan.
5 Keamanan: Operator switch pemutus tegangan tinggi harus mengikuti prosedur keselamatan yang tepat untuk mencegah bahaya listrik.dan mengikuti prosedur lock-out/tag-out.

Struktur:

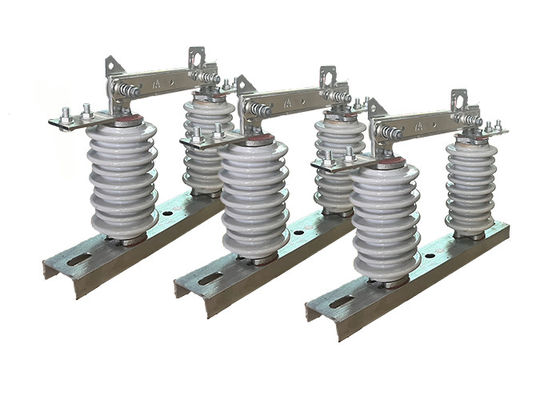

Produk yang digambarkan terdiri dari dasar (plat), insulator tiang, bagian konduktif, dan perangkat interlock.Pisau dipasang pada kepala pisau kontak dinamis melalui baut dan terhubung secara terpisah dengan kepala kontak statisSetiap sisi dipertahankan dalam keadaan kontak yang baik oleh tekanan dari pegas kompresi.yang meningkatkan permukaan disipasi panas dan mengurangi kenaikan suhuHal ini berkontribusi pada kekuatan mekanik pisau dan membuatnya stabil secara dinamis terhadap sirkuit pendek.
Bagian penguncian yang dipasang di ujung pisau kontak yang tidak berputar dan kait penguncian statis pada kontak statis membentuk perangkat penguncian pembukaan.Perangkat ini mengunci sendiri, sehingga pisau rem tidak akan jatuh karena beratnya sendiri atau tindakan listrik, yang dapat menyebabkan rem terbuka tanpa alasan.
Produk ini umumnya digunakan dalam sistem transmisi dan distribusi listrik dan memainkan peran penting dalam memastikan fungsi jaringan listrik yang baik.Prosedur keselamatan yang tepat harus diikuti ketika bekerja dengan saklar ini, dan hanya personil yang berkualitas dan terlatih yang diizinkan untuk mengoperasikannya dan memeliharanya.

Kondisi:

1.Lingkungan maksimum di daerah yang ditentukan tidak melebihi 1000 meter di atas permukaan laut. Batasan ketinggian ini relevan untuk pemasangan dan pengoperasian peralatan.

2.Suhu udara sekitar memiliki batas tertentu. suhu maksimum tidak boleh melebihi +40°C, dan suhu minimum dapat bervariasi tergantung pada area tertentu.suhu minimum tidak harus turun di bawah -30°C, sementara di daerah Paramos, seharusnya tidak turun di bawah -40 ° C.

3Tekanan angin tidak boleh melebihi 700 Pascal (Pa), yang sesuai dengan kecepatan angin sekitar 34 meter per detik.Batas ini memastikan bahwa peralatan dapat menahan kekuatan angin tanpa mengorbankan fungsionalitas atau integritas strukturalnya.

4Intensitas gempa tidak boleh melebihi 8 derajat. Ini mengacu pada intensitas maksimum aktivitas seismik yang dapat ditangani peralatan tanpa rusak.Skala spesifik yang digunakan untuk mengukur intensitas gempa bumi dapat tergantung pada wilayah atau negara.

5Lingkungan kerja harus bebas dari getaran yang sering dan keras.Getaran yang berlebihan dapat mempengaruhi kinerja dan umur isolasi.

6Isolator tipe biasa harus dipasang di tempat yang jauh dari gas, asap, deposisi kimia, kabut semprot garam, debu, dan bahan peledak atau korosif lainnya.Bahan-bahan ini dapat memiliki efek merugikan pada isolasi dan kemampuan konduksi isolator, yang berpotensi membahayakan kinerja dan keamanannya.

7Isolator jenis anti polusi dirancang untuk digunakan di daerah dengan kontaminasi yang parah.tidak harus ada bahan peledak atau bahan yang dapat menyebabkan kebakaranPersyaratan ini memastikan bahwa isolator tetap aman dan fungsional meskipun kondisi lingkungan yang menantang.

Parameter teknis:
