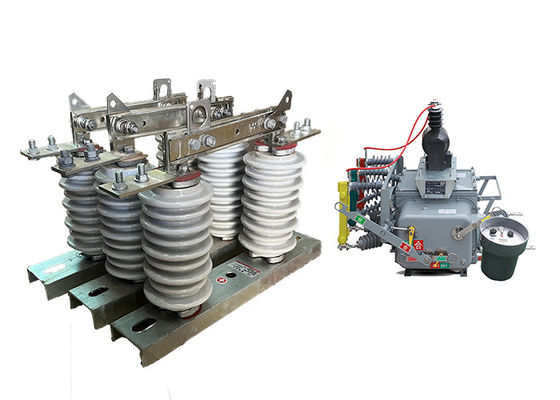

Keramik GW9-10 1250A Outdoor Disconnector Switch AC Power Hookstick Dioperasikan Disconnect Switch Untuk Sistem Distribusi
Deskripsi produk:
GW9-10 series outdoor disconnector switch adalah jenis perangkat portabel yang digunakan untuk mengisolasi dan mendasarkan saluran distribusi listrik untuk pemeliharaan, perbaikan, atau tujuan darurat.Ini adalah alat serbaguna yang dapat digunakan dalam berbagai aplikasi, termasuk saluran distribusi udara, substasiun, dan fasilitas industri.
Saklar pemutus eksterior dirancang untuk dioperasikan oleh satu orang, membuatnya mudah digunakan dan manuver.yang dapat diperpanjang untuk mencapai peralatan listrik, dan serangkaian perlengkapan yang dapat ditukar, yang memungkinkan pengguna untuk melakukan berbagai tugas, seperti membuka atau menutup saklar dan jalur grounding.
Saklar pemutus eksterior dirancang untuk memberikan istirahat yang terlihat dalam sirkuit listrik, yang membantu melindungi dari kontak tidak sengaja dengan peralatan bertenaga.Ini juga dirancang untuk menahan kondisi lingkungan yang keras, seperti angin kencang, hujan, dan salju, membuatnya cocok untuk digunakan di lingkungan luar ruangan.
Aplikasi:
1.Perawatan dan Perbaikan: Saklar pemutus digunakan untuk mengisolasi bagian dari saluran listrik untuk keperluan pemeliharaan atau perbaikan.Hal ini memungkinkan personel pemeliharaan untuk bekerja dengan aman tanpa risiko sengatan listrik.
2. Load Shedding: Dalam hal kelebihan daya, saklar pemutus dapat digunakan untuk melepaskan beban dan mencegah kerusakan pada kabel listrik atau peralatan.
3Isolasi kesalahan: Saklar pemutus dapat digunakan untuk mengisolasi bagian dari jalur listrik jika terjadi kesalahan, seperti sirkuit pendek atau kesalahan tanah.Hal ini mencegah kesalahan menyebar ke bagian lain dari jaringan dan menyebabkan kerusakan lebih lanjut.
4Operasi Switch: Switch disconnector digunakan untuk operasi switching, seperti menghubungkan atau memutuskan sumber daya atau mengalihkan daya ke bagian yang berbeda dari jaringan.
5Perlindungan: Saklar pemutus sering digunakan bersama dengan perangkat pelindung lainnya, seperti pemutus sirkuit dan sekring, untuk melindungi saluran listrik dan peralatan dari kerusakan.
6.Energi Terbarukan: Dengan meningkatnya penggunaan sumber energi terbarukan, seperti angin dan matahari, switch pemutus digunakan untuk menghubungkan dan memutus koneksi sumber ini dari jaringan listrik.
Operasi:
Outdoor Disconnector Switch Switch memisahkan bagian konduktif dari dasar menggunakan isolator untuk memastikan jarak isolasi kerja normal dan memperbaiki bagian konduktif, isolator,dan basis sebagai perangkat switching integralKetika berada di posisi terbuka, ada celah yang terlihat dan jarak isolasi yang tepat untuk menahan tegangan kerja normal.dapat secara andal membawa arus kerja normal dan arus kesalahan sirkuit pendekKarena adanya perangkat pemadam busur khusus, itu hanya dapat digunakan untuk beralih sirkuit dengan tegangan tetapi tidak beban.Operasi pembukaan dan penutupan dilakukan dengan menggunakan kait isolasi untuk menarik atau mendorong lubang bulat di interlock, menyebabkan kait interlock dinamis untuk melepaskan dan terlibat dengan kait interlock statis.
Struktur:
1Tubuh Isolator Porselen: Tubuh isolator adalah komponen utama dari isolator, dan biasanya terbuat dari porselen kekuatan tinggi.Ini dirancang untuk menyediakan isolasi listrik antara konduktor dan struktur pendukung, dan dibentuk menjadi bentuk dan ukuran yang diinginkan.
2.Fittings Metal End: Fittings ujung logam yang terpasang pada tubuh insulator dan menyediakan sarana untuk menghubungkan isolator ke konduktor dan struktur pendukung.Mereka biasanya terbuat dari baja galvanis atau bahan tahan korosi lainnya, dan dapat dirancang dengan fitur khusus seperti celah atau sendi bola dan soket untuk pemasangan yang mudah.
3Komposisi penyegelan: Komposisi penyegelan digunakan untuk menyegel sendi antara tubuh isolator dan fittings ujung logam, mencegah kelembaban dan kontaminan memasuki bagian dalam isolator.
4Hardware: Hardware seperti baut, kacang, dan washer digunakan untuk mengamankan fittings ujung logam ke tubuh insulator dan struktur pendukung.
Tutup Fitting: Tutup Fitting digunakan untuk melindungi fittings ujung logam dari korosi dan kerusakan, dan dapat terbuat dari plastik atau bahan lain.
5Fitur tambahan: Tergantung pada aplikasi spesifik, isolasi listrik tegangan tinggi porselen dapat dirancang dengan fitur tambahan seperti penghalang isolasi, lubang busur,dan saklar bumi untuk meningkatkan kinerja dan keselamatan mereka.
Kondisi:
1. Ketinggian tidak melebihi 1000m,
2.Suhu udara sekitar: Maksimum + 40'C; Minimum:Area Umum -30'C, Paramos -40 C;
3.tekanan angin tidak melebihi 700Pa. ((sesuai dengan kecepatan angin 34m/s);
4. Intensitas gempa tidak melebihi 8 derajat;
5.Situasi kerja tanpa getaran keras yang sering;
6.Lokasi pemasangan isolator tipe biasa harus dijauhkan dari bentuk gas, asap deposit kimia, kabut semprotan garam, debu
dan bahan peledak dan korosif lainnya yang sangat mempengaruhi kemampuan isolasi dan konduksi isolator
7.Pollution-proof tipe isolator berlaku untuk daerah konduksi kotor parah, namun, itu seharusnya tidak ada bahan peledak dan bahan yang menyebabkan api
Parameter teknis:
| Nomor seri. |
Parameter |
Satuan |
Data |
| 1 |
Tegangan nominal |
kV |
12 |
| 2 |
Listrik nominal |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Daya tahan arus jangka pendek |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Tingkat Isolasi Nominal |
Gelombang petir tahan tegangan ((pin) |
Kutub-ke-Bumi
(Positif & Negatif) |
kV |
75 |
Interfraktur
(Positif & Negatif) |
85 |
Frekuensi industri tahan tegangan
(1 menit)
(Nilai efektif) |
Uji kering/Uji basah |
Kutub-ke-Bumi |
42 ((Kering)
34 ((Uap) |
| Interfraktur |
48 ((Kering) |
| 48 ((Kering) |
48 ((Kering)
40 ((Uap) |
| 5 |
Resistensi sirkuit utama |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Waktu Hidup Mekanis |
kali |
50 |
| 50 |
| 80 |
