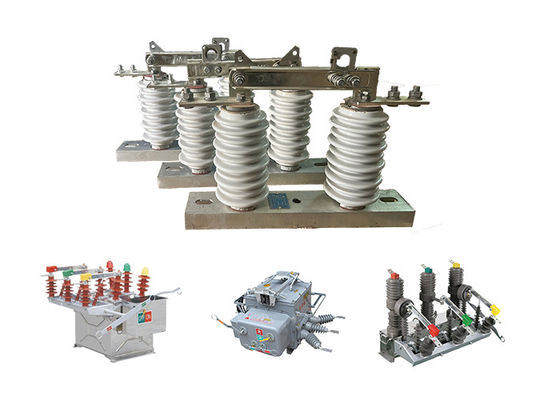

Listrik Outdoor Disconnector Switch Untuk Disconnection dan Isolasi Tegangan Tinggi Keramik Dan Baja Disconnect Switch

Listrik Outdoor Disconnector Switch Untuk Disconnection dan Isolasi Tegangan Tinggi Keramik Dan Baja Disconnect Switch

Deskripsi produk:

Saklar isolasi tegangan tinggi, juga dikenal sebagai saklar pemutus atau saklar isolasi, adalah komponen penting dalam sistem listrik tegangan tinggi.Hal ini berfungsi untuk memutuskan atau mengisolasi bagian tertentu dari sirkuit listrik dari sumber daya.

Fungsi utama dari saklar isolator tegangan tinggi adalah secara fisik memutus sirkuit listrik, menciptakan pemisahan antara peralatan dan sumber daya.Pemutusan dan isolasi ini memungkinkan personel pemeliharaan untuk bekerja dengan aman pada peralatan tanpa risiko sengatan listrik.

Tidak seperti pemutus sirkuit vakum, saklar isolasi tegangan tinggi tidak memberikan kemampuan pemadam busur.Ini tidak dirancang untuk mengganggu atau memadamkan busur listrik yang mungkin terjadi selama beralih sirkuit atau kondisi kesalahan.

Dalam sistem listrik tegangan tinggi, saklar isolasi tegangan tinggi sering dikoordinasikan dengan pemutus sirkuit vakum.Pemutus sirkuit bertanggung jawab untuk mendeteksi kesalahan dan memicu untuk mengganggu aliran arus, sementara isolator pemutus dioperasikan untuk secara fisik mengisolasi sirkuit dan secara visual menunjukkan pemutus.

Saklar isolasi tegangan tinggi memainkan peran penting dalam memastikan keselamatan personel pemeliharaan.isolasi pemutus dioperasikan untuk membuka sirkuit dan menciptakan celah udara terlihatTindakan ini mengkonfirmasi bahwa peralatan tidak memiliki daya dan aman untuk kegiatan pemeliharaan.

Aplikasi:

1.Switch pemutus eksterior adalah komponen penting dalam sistem transmisi dan distribusi listrik,karena memungkinkan pengasingan bagian tertentu dari jaringan untuk pekerjaan pemeliharaan atau perbaikanMereka juga dapat digunakan untuk mengisolasi bagian-bagian jaringan jika terjadi kesalahan atau kondisi abnormal lainnya.

2Saklar ini dirancang untuk menangani tegangan tinggi dan arus, dan biasanya dibangun dari bahan tahan lama dan kuat seperti stainless steel, aluminium atau tembaga.Mereka dirancang untuk menahan kondisi lingkungan yang keras, seperti suhu ekstrim, angin kencang, dan hujan lebat.

3.Ada beberapa jenis switch pemutus tegangan tinggi, termasuk switch air-break, switch oil-immerged, dan switch gas-isolated.dan mereka bekerja dengan menggunakan satu set kontak yang secara fisik terpisah ketika saklar dibukaSaklar yang terendam minyak biasanya digunakan dalam aplikasi tegangan tinggi dan diisi dengan minyak untuk mencegah busur ketika saklar dibuka.Saklar terisolasi gas menggunakan gas sulfur hexafluoride untuk mengisolasi kontak saklar, yang memungkinkan desain switch yang lebih kecil dan lebih kompak.

4.Switch pemutus tegangan tinggi harus dioperasikan dan dipelihara oleh personil yang berkualitas yang telah menerima pelatihan yang tepat.termasuk penggunaan peralatan perlindungan pribadi yang tepat dan mengikuti prosedur penguncian/tag-out untuk mencegah energi yang tidak disengaja dari peralatanPemeliharaan dan pengujian switch pemutus tegangan tinggi yang teratur juga penting untuk memastikan bahwa mereka berfungsi dengan baik dan aman digunakan.

Outdoor Disconnector Switch Switch memisahkan bagian konduktif dari dasar menggunakan isolator untuk memastikan jarak isolasi kerja normal dan memperbaiki bagian konduktif, isolator,dan basis sebagai perangkat switching integralKetika berada di posisi terbuka, ada celah yang terlihat dan jarak isolasi yang tepat untuk menahan tegangan kerja normal.dapat secara andal membawa arus kerja normal dan arus kesalahan sirkuit pendekKarena adanya perangkat pemadam busur khusus, itu hanya dapat digunakan untuk beralih sirkuit dengan tegangan tetapi tidak beban.Operasi pembukaan dan penutupan dilakukan dengan menggunakan kait isolasi untuk menarik atau mendorong lubang bulat di interlock, menyebabkan kait interlock dinamis untuk melepaskan dan terlibat dengan kait interlock statis.

Fitur:

1.Rating Tegangan Tinggi: Saklar isolator tegangan tinggi dirancang untuk menahan tegangan tinggi, biasanya berkisar dari beberapa ribu volt hingga beberapa ratus ribu volt.

2Konstruksi yang kokoh: Saklar isolator tegangan tinggi biasanya terbuat dari bahan yang sangat tahan terhadap arc listrik, korosi, dan bentuk kerusakan lainnya, seperti porselen atau polimer.

3.Arc Chutes: Banyak saklar isolator tegangan tinggi dirancang dengan saklar busur, yang membantu menghilangkan panas yang dihasilkan oleh busur listrik dan mencegah kerusakan pada saklar.

4. Earth Switch: Beberapa high voltage isolator switch dilengkapi dengan earth switch, yang memberikan tingkat keamanan tambahan dengan mendaratkan bagian sirkuit yang terisolasi.

5.Mekanisme penguncian: Untuk mencegah penutupan secara tidak sengaja switch selama pekerjaan pemeliharaan dilakukan,banyak saklar isolasi tegangan tinggi dilengkapi dengan mekanisme penguncian yang mencegah saklar ditutup sampai semua prosedur keamanan telah diikuti.

6Indikator visual: Saklar isolasi tegangan tinggi juga dapat mencakup indikator visual, seperti lampu atau bendera,yang memberikan indikasi yang jelas apakah saklar berada di posisi terbuka atau tertutup.

Kondisi:

1. Ketinggian tidak melebihi 1000m

2.Suhu udara sekitar: Maksimum + 40'C; Minimum:Area Umum -30'C, Paramos -40 C;

3.tekanan angin tidak melebihi 700Pa. ((sesuai dengan kecepatan angin 34m/s);

4. Intensitas gempa tidak melebihi 8 derajat;

5.Situasi kerja tanpa getaran keras yang sering;

6.Lokasi pemasangan isolator tipe biasa harus dijauhkan dari bentuk gas, asap deposit kimia, kabut semprotan garam, debu

dan bahan peledak dan korosif lainnya yang sangat mempengaruhi kemampuan isolasi dan konduksi isolator

7.Pollution-proof tipe isolator berlaku untuk daerah konduksi kotor parah, namun, itu seharusnya tidak ada bahan peledak dan bahan yang menyebabkan api
