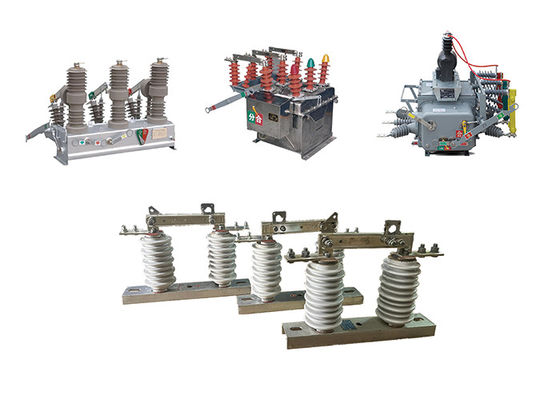

Ceramic Outdoor Disconnector Switch 1000A Warna abu-abu Untuk memutus atau menghubungkan digunakan dengan pemutus sirkuit vakum luar
Deskripsi produk:
Saklar pemutus eksterior memang digunakan dalam sistem transmisi dan distribusi daya tegangan tinggi untuk memutus sambungan sirkuit dari sumber daya mereka untuk keperluan pemeliharaan atau perbaikan.Mereka menyediakan sarana untuk mengisolasi sirkuit dari catu daya, memungkinkan pekerja untuk melakukan tugas mereka dengan aman tanpa risiko sengatan listrik.
Operasi saklar pemutus eksterior melibatkan kutub berputar yang mengontrol pembukaan dan penutupan bilah saklar atau kontak.pisau dapat diikat atau dilepasMekanisme ini memungkinkan untuk indikasi manual dan terlihat dari status switch.
Untuk memastikan keselamatan operator, tiang saklar pemutus biasanya terbuat dari bahan yang tidak konduktif, seperti serat kaca atau bahan komposit,yang memberikan isolasi terhadap tegangan tinggi yang ada di sistemIsolasi ini melindungi operator dari kejutan listrik saat mengoperasikan saklar.
Saklar pemutus eksterior tersedia dalam berbagai desain dan ukuran untuk mengakomodasi tegangan dan nilai arus yang berbeda dari sirkuit yang mereka kendalikan.Mereka biasanya dipasang pada tiang atau struktur di lingkungan luar ruangan, di mana mereka dapat dengan mudah diakses dan dioperasikan.switch pemutus berkontribusi pada keamanan dan keandalan keseluruhan sistem listrik dengan menyediakan sarana isolasi dan perlindungan.
Fitur:
1Isolasi: Saklar digunakan untuk mengisolasi satu fase dari sistem listrik untuk keperluan pemeliharaan atau perbaikan.
2.Rating Tegangan Tinggi: Saklar ini dirancang untuk menangani tingkat tegangan tinggi, biasanya berkisar dari beberapa kilovolt hingga beberapa ratus kilovolt.
3Operasi manual: Saklar dioperasikan secara manual dengan menggunakan tongkat kait atau tuas. Operator harus dilatih dalam pengoperasian saklar yang aman.
4Indikator visual: Beberapa saklar memiliki indikator visual yang menunjukkan apakah saklar terbuka atau tertutup, sehingga lebih mudah bagi operator untuk mengetahui status sirkuit.
5Ketahanan: Saklar ini dirancang untuk menahan kondisi lingkungan yang keras, seperti suhu ekstrim, kelembaban, dan zat korosif.
6Fitur Keamanan: Saklar dirancang dengan fitur keamanan untuk melindungi operator dari bahaya listrik, seperti bahan isolasi yang mencegah kontak tidak sengaja dengan bagian hidup.
7Ukuran kompak: Saklar isolator tegangan tinggi satu fase biasanya berukuran kompak dan dapat dipasang di ruang sempit.
Struktur:
1Tubuh Isolator Porselen: Tubuh isolator adalah komponen utama dari isolator, dan biasanya terbuat dari porselen kekuatan tinggi.Ini dirancang untuk menyediakan isolasi listrik antara konduktor dan struktur pendukung, dan dibentuk menjadi bentuk dan ukuran yang diinginkan.
2.Fittings Metal End: Fittings ujung logam yang terpasang pada tubuh insulator dan menyediakan sarana untuk menghubungkan isolator ke konduktor dan struktur pendukung.Mereka biasanya terbuat dari baja galvanis atau bahan tahan korosi lainnya, dan dapat dirancang dengan fitur khusus seperti celah atau sendi bola dan soket untuk pemasangan yang mudah.
3Komposisi penyegelan: Komposisi penyegelan digunakan untuk menyegel sendi antara tubuh isolator dan fittings ujung logam, mencegah kelembaban dan kontaminan memasuki bagian dalam isolator.
4Hardware: Hardware seperti baut, kacang, dan washer digunakan untuk mengamankan fittings ujung logam ke tubuh insulator dan struktur pendukung.
Tutup Fitting: Tutup Fitting digunakan untuk melindungi fittings ujung logam dari korosi dan kerusakan, dan dapat terbuat dari plastik atau bahan lain.
5Fitur tambahan: Tergantung pada aplikasi spesifik, isolasi listrik tegangan tinggi porselen dapat dirancang dengan fitur tambahan seperti penghalang isolasi, lubang busur,dan saklar bumi untuk meningkatkan kinerja dan keselamatan mereka.
Operasi:
1 Persiapan:Sebelum mengoperasikan saklar, sirkuit harus di-de-energi dan di-ground dengan benar untuk mencegah bahaya listrik.
2 Menutup saklar:Untuk menutup saklar, operator secara manual atau jarak jauh memindahkan pegangan saklar atau tuas kontrol ke posisi tertutup.memungkinkan arus mengalir melalui sirkuit.
3 Membuka saklar:Untuk membuka saklar, operator secara manual atau jarak jauh memindahkan pegangan saklar atau tuas kontrol ke posisi terbuka.Mengganggu aliran arus.
4 Pengelolaan Arc:Ketika saklar dibuka, sebuah busur listrik dapat terjadi antara kontak, yang bisa berbahaya dan menyebabkan kerusakan pada saklar.saklar dapat dilengkapi dengan perangkat seperti lemparan busur atau kumparan ledakan.
5 Keamanan:Operator switch pemutus tegangan tinggi harus mengikuti prosedur keselamatan yang tepat untuk mencegah bahaya listrik.dan mengikuti prosedur lock-out/tag-out.
Aplikasi:
Isolasi Sirkuit: Saklar isolator tegangan tinggi digunakan untuk mengisolasi bagian dari sirkuit tegangan tinggi untuk keperluan pemeliharaan, perbaikan, atau pengujian.Bagian dapat secara efektif dipisahkan dari sisa sistem, memungkinkan pekerjaan dilakukan dengan aman.
Load Switching: High voltage isolator switches dapat digunakan sebagai load switches untuk mengontrol aliran listrik dalam sirkuit.Mereka sangat berguna dalam situasi di mana beban relatif kecil dan tidak memerlukan pemutus sirkuit atau sekering.
Perlindungan Jalur Udara: Saklar isolasi tegangan tinggi sering dipasang di jalur listrik udara untuk memberikan perlindungan terhadap serangan petir dan gangguan listrik lainnya.Dengan mengisolasi bagian dari jalur, switch dapat membantu mencegah kerusakan peralatan dan mengurangi risiko pemadaman listrik.
Transformer Protection: High voltage isolator switches juga digunakan untuk melindungi transformer dengan mengisolasi mereka dari jaringan listrik jika terjadi kesalahan atau overload.Transformator dapat dipisahkan dari jaringan, mencegah kerusakan pada trafo dan peralatan lainnya.
Kondisi:
1.Lingkungan maksimum di daerah yang ditentukan tidak melebihi 1000 meter di atas permukaan laut. Batasan ketinggian ini relevan untuk pemasangan dan pengoperasian peralatan.
2.Suhu udara sekitar memiliki batas tertentu. suhu maksimum tidak boleh melebihi +40°C, dan suhu minimum dapat bervariasi tergantung pada area tertentu.suhu minimum tidak harus turun di bawah -30°C, sementara di daerah Paramos, seharusnya tidak turun di bawah -40 ° C.
3Tekanan angin tidak boleh melebihi 700 Pascal (Pa), yang sesuai dengan kecepatan angin sekitar 34 meter per detik.Batas ini memastikan bahwa peralatan dapat menahan kekuatan angin tanpa mengorbankan fungsionalitas atau integritas strukturalnya.
4Intensitas gempa tidak boleh melebihi 8 derajat. Ini mengacu pada intensitas maksimum aktivitas seismik yang dapat ditangani peralatan tanpa rusak.Skala spesifik yang digunakan untuk mengukur intensitas gempa bumi dapat tergantung pada wilayah atau negara.
5Lingkungan kerja harus bebas dari getaran yang sering dan keras.Getaran yang berlebihan dapat mempengaruhi kinerja dan umur isolasi.
6Isolator tipe biasa harus dipasang di tempat yang jauh dari gas, asap, deposisi kimia, kabut semprot garam, debu, dan bahan peledak atau korosif lainnya.Bahan-bahan ini dapat memiliki efek merugikan pada isolasi dan kemampuan konduksi isolator, yang berpotensi membahayakan kinerja dan keamanannya.
7Isolator jenis anti polusi dirancang untuk digunakan di daerah dengan kontaminasi yang parah.tidak harus ada bahan peledak atau bahan yang dapat menyebabkan kebakaranPersyaratan ini memastikan bahwa isolator tetap aman dan fungsional meskipun kondisi lingkungan yang menantang.
Parameter teknis:
| Nomor seri. |
Parameter |
Satuan |
Data |
| 1 |
Tegangan nominal |
kV |
12 |
| 2 |
Listrik nominal |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Daya tahan arus jangka pendek |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Tingkat Isolasi Nominal |
Gelombang petir tahan tegangan ((pin) |
Kutub-ke-Bumi
(Positif & Negatif) |
kV |
75 |
Interfraktur
(Positif & Negatif) |
85 |
Frekuensi industri tahan tegangan
(1 menit)
(Nilai efektif) |
Uji kering/Uji basah |
Kutub-ke-Bumi |
42 ((Kering)
34 ((Uap) |
| Interfraktur |
48 ((Kering) |
| 48 ((Kering) |
48 ((Kering)
40 ((Uap) |
| 5 |
Resistensi sirkuit utama |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Waktu Hidup Mekanis |
kali |
50 |
| 50 |
80
|
