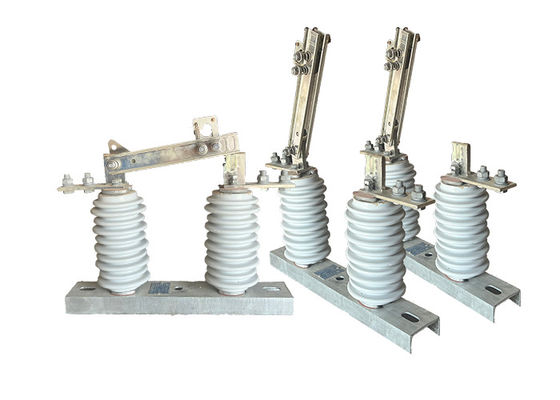

Portable Outdoor 1 Pole Disconnector Switch Safety Dioperasikan AC Power 1000A Vertical Group Disconnect Switches
Deskripsi produk:
Isolator listrik tegangan tinggi, juga dikenal sebagai saklar pemutus atau saklar isolasi, adalah komponen penting dalam sistem tenaga tegangan tinggi.Ini berfungsi untuk memutuskan atau mengisolasi bagian tertentu dari sirkuit listrik dari sumber daya.
Fungsi utama isolator listrik tegangan tinggi adalah secara fisik memutus sirkuit listrik, menciptakan pemisahan antara peralatan dan sumber daya.Pemutusan dan isolasi ini memungkinkan personel pemeliharaan untuk bekerja dengan aman pada peralatan tanpa risiko sengatan listrik.
Berbeda dengan pemutus sirkuit vakum, isolator listrik tegangan tinggi tidak menyediakan kemampuan pemadam busur.Ini tidak dirancang untuk mengganggu atau memadamkan busur listrik yang mungkin terjadi selama beralih sirkuit atau kondisi kesalahan.
Dalam sistem tenaga tegangan tinggi, isolator listrik tegangan tinggi sering dikoordinasikan dengan pemutus sirkuit vakum.Pemutus sirkuit bertanggung jawab untuk mendeteksi kesalahan dan memicu untuk mengganggu aliran arus, sementara isolator pemutus dioperasikan untuk secara fisik mengisolasi sirkuit dan secara visual menunjukkan pemutus.
Isolator listrik tegangan tinggi memainkan peran penting dalam memastikan keselamatan personel pemeliharaan.isolasi pemutus dioperasikan untuk membuka sirkuit dan menciptakan celah udara terlihatTindakan ini mengkonfirmasi bahwa peralatan tidak memiliki daya dan aman untuk kegiatan pemeliharaan.
Fitur:
1.Rating Tegangan Tinggi: Saklar isolator tegangan tinggi dirancang untuk menahan tegangan tinggi, biasanya berkisar dari beberapa ribu volt hingga beberapa ratus ribu volt.
2Konstruksi yang kokoh: Saklar isolator tegangan tinggi biasanya terbuat dari bahan yang sangat tahan terhadap lengkungan listrik, korosi, dan bentuk kerusakan lainnya, seperti porselen atau polimer.
3.Arc Chutes: Banyak saklar isolator tegangan tinggi dirancang dengan saklar busur, yang membantu menghilangkan panas yang dihasilkan oleh busur listrik dan mencegah kerusakan pada saklar.
4. Earth Switch: Beberapa high voltage isolator switch dilengkapi dengan earth switch, yang memberikan tingkat keamanan tambahan dengan mendasarkan bagian sirkuit yang terisolasi.
5.Mekanisme interlocking: Untuk mencegah penutupan secara tidak sengaja switch selama pekerjaan pemeliharaan dilakukan,banyak saklar isolasi tegangan tinggi dilengkapi dengan mekanisme penguncian yang mencegah saklar ditutup sampai semua prosedur keamanan telah diikuti.
6Indikator visual: Saklar isolasi tegangan tinggi juga dapat mencakup indikator visual, seperti lampu atau bendera,yang memberikan indikasi yang jelas apakah saklar berada di posisi terbuka atau tertutup.
Aplikasi:
1.Jaringan Listrik: Saklar isolasi tegangan tinggi vertikal di atas adalah komponen penting dalam jaringan listrik, di mana digunakan untuk mengisolasi bagian saluran transmisi untuk pemeliharaan atau perbaikan.Hal ini membantu memastikan bahwa jaringan listrik tetap beroperasi dan dapat diandalkan, bahkan selama kegiatan pemeliharaan atau perbaikan.
2.Substasiun Listrik: Saklar isolasi tegangan tinggi vertikal juga umum digunakan di substasiun listrik,dimana digunakan untuk mengisolasi transformer individu atau peralatan lain untuk pemeliharaan atau perbaikanHal ini membantu memastikan bahwa substasiun tetap beroperasi dan dapat diandalkan, bahkan selama kegiatan pemeliharaan atau perbaikan.
3Sistem Energi Terbarukan: Saklar isolasi tegangan tinggi vertikal juga digunakan dalam sistem energi terbarukan, seperti pembangkit listrik tenaga angin dan surya,untuk mengisolasi bagian dari jalur transmisi untuk perawatan atau perbaikanHal ini membantu memastikan bahwa sistem energi terbarukan tetap beroperasi dan dapat diandalkan, bahkan selama kegiatan pemeliharaan atau perbaikan.
Operasi:
1Indikator visual: Saklar pemutus tegangan tinggi dapat dilengkapi dengan indikator visual, seperti indikator posisi atau lampu status, untuk memberikan visibilitas yang jelas dari status saklar (terbuka atau tertutup).Indikator ini membantu operator dengan cepat mengidentifikasi posisi saklar dan menghindari kontak secara tidak sengaja dengan sirkuit bertenaga.
2.Mekanisme interlocking: Beberapa switch high voltage disconnect dilengkapi dengan mekanisme interlocking yang mencegah switch dibuka atau ditutup dalam kondisi tertentu.sebuah saklar dapat memiliki interlock mekanik atau listrik yang membutuhkan sirkuit untuk de-energized sebelum saklar dapat dioperasikan, meningkatkan keamanan.
3Operasi jarak jauh: Switch pemutus tegangan tinggi dapat dioperasikan dari jarak jauh menggunakan sistem kontrol atau perangkat. Operasi jarak jauh meminimalkan kebutuhan untuk personel berada di dekat switch,mengurangi risiko bahaya listrik dan meningkatkan efisiensi operasional.
4Daya tahan lingkungan: Saklar pemutus tegangan tinggi sering dirancang untuk menahan kondisi lingkungan yang keras, seperti suhu ekstrim, kelembaban, dan lingkungan korosif.Mereka mungkin memiliki kandang yang kokoh, sealants, dan coatings untuk memastikan operasi yang dapat diandalkan dan umur panjang di lingkungan yang menantang.
5Deteksi dan indikasi kesalahan: Switch pemutus tegangan tinggi canggih dapat menggabungkan mekanisme deteksi dan indikasi kesalahan. Sistem ini dapat mendeteksi kondisi abnormal dalam sirkuit,seperti overcurrent atau sirkuit pendek, dan menyediakan alarm visual atau suara untuk memperingatkan operator tentang masalah potensial, memfasilitasi tindakan cepat dan meminimalkan kerusakan.
Kondisi:
1.Lingkungan maksimum di daerah yang ditentukan tidak melebihi 1000 meter di atas permukaan laut. Batasan ketinggian ini relevan untuk pemasangan dan pengoperasian peralatan.
2.Suhu udara sekitar memiliki batas tertentu. suhu maksimum tidak boleh melebihi +40°C, dan suhu minimum dapat bervariasi tergantung pada area tertentu.suhu minimum tidak harus turun di bawah -30°C, sementara di daerah Paramos, seharusnya tidak turun di bawah -40 ° C.
3Tekanan angin tidak boleh melebihi 700 Pascal (Pa), yang sesuai dengan kecepatan angin sekitar 34 meter per detik.Batas ini memastikan bahwa peralatan dapat menahan kekuatan angin tanpa mengorbankan fungsionalitas atau integritas strukturalnya.
4Intensitas gempa tidak boleh melebihi 8 derajat. Ini mengacu pada intensitas maksimum aktivitas seismik yang dapat ditangani peralatan tanpa rusak.Skala spesifik yang digunakan untuk mengukur intensitas gempa bumi dapat tergantung pada wilayah atau negara.
5Lingkungan kerja harus bebas dari getaran yang sering dan keras.Getaran yang berlebihan dapat mempengaruhi kinerja dan umur isolasi.
6Isolator tipe biasa harus dipasang di tempat yang jauh dari gas, asap, deposisi kimia, kabut semprot garam, debu, dan zat peledak atau korosif lainnya.Bahan-bahan ini dapat memiliki efek merugikan pada isolasi dan kemampuan konduksi isolator, yang berpotensi membahayakan kinerja dan keamanannya.
7Isolator jenis anti polusi dirancang untuk digunakan di daerah dengan kontaminasi yang parah.tidak harus ada bahan peledak atau bahan yang dapat menyebabkan kebakaranPersyaratan ini memastikan bahwa isolator tetap aman dan fungsional meskipun kondisi lingkungan yang menantang.
Parameter teknis:
| Nomor seri. |
Parameter |
Satuan |
Data |
| 1 |
Tegangan nominal |
kV |
12 |
| 2 |
Listrik nominal |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Daya tahan arus jangka pendek |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Tingkat Isolasi Nominal |
Gelombang petir tahan tegangan ((pin) |
Kutub-ke-Bumi
(Positif & Negatif) |
kV |
75 |
Interfraktur
(Positif & Negatif) |
85 |
Frekuensi industri tahan tegangan
(1 menit)
(Nilai efektif) |
Uji kering/Uji basah |
Kutub-ke-Bumi |
42 ((Kering)
34 ((Uap) |
| Interfraktur |
48 ((Kering) |
| 48 ((Kering) |
48 ((Kering)
40 ((Uap) |
| 5 |
Resistensi sirkuit utama |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Waktu Hidup Mekanis |
kali |
50 |
| 50 |
80
|
