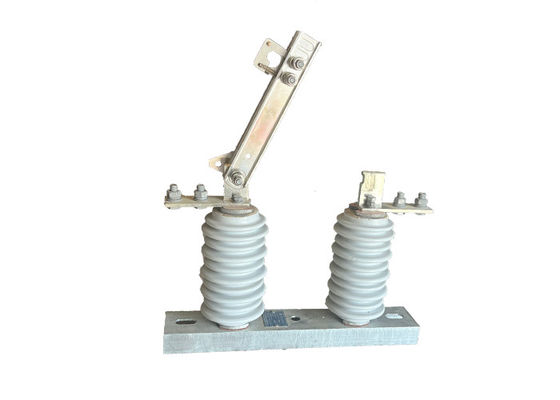

Outdoor Hookstick Switch 1 Pole Automatic Controlled Electrical Isolator Dipasang untuk Lini Listrik Udara
Deskripsi produk:
Isolator listrik Tegangan Tinggi adalah saklar listrik yang digunakan untuk mengisolasi sirkuit tegangan tinggi fase tunggal dari sumber listriknya.Ini biasanya digunakan dalam sistem distribusi listrik untuk menyediakan cara yang aman untuk memutuskan daya ke bagian tertentu dari sirkuit untuk tujuan pemeliharaan atau perbaikan.Switch biasanya terdiri dari satu set kontak yang dapat dibuka atau ditutup secara manual atau otomatis, tergantung pada aplikasi.arus dapat mengalir melalui sirkuit, dan ketika saklar terbuka, sirkuit terputus dari sumber daya.
Saklar isolasi biasanya dilengkapi dengan satu set kontak yang dapat dioperasikan secara manual atau otomatis, tergantung pada aplikasi spesifik dan persyaratan sistem.Dengan membuka atau menutup kontak ini, saklar mengontrol aliran arus di sirkuit. Ketika saklar ditutup, sirkuit terhubung ke sumber daya, memungkinkan arus mengalir. Sebaliknya, ketika saklar terbuka,sirkuit terputus dari sumber daya, secara efektif mengganggu aliran arus.
Keuntungan:
1Struktur sederhana: Saklar isolasi dirancang dengan struktur yang sederhana, membuatnya mudah dipahami dan dioperasikan.
Perawatan rendah: Karena desain dan konstruksi, saklar isolasi membutuhkan perawatan minimal, mengurangi kebutuhan untuk inspeksi dan perbaikan yang sering.
2Linearitas pemecahan dan penutupan yang tinggi: Saklar isolasi memiliki linearitas pemecahan dan penutupan yang sangat baik, memastikan operasi yang lancar dan dapat diandalkan selama operasi switching.
3Keandalan tinggi: Saklar dibangun untuk memberikan kinerja yang dapat diandalkan, meminimalkan risiko kerusakan atau kegagalan selama operasi.
4Bandingkan dengan standar internasional: Saklar isolasi seri GW9-12 ((W) memenuhi atau melebihi tingkat produk serupa baik di dalam negeri maupun internasional,memastikan kompatibilitas dan daya saing di pasar.
Struktur:
1Tubuh Isolator Porselen: Tubuh isolator adalah komponen utama dari isolator, dan biasanya terbuat dari porselen kekuatan tinggi.Ini dirancang untuk menyediakan isolasi listrik antara konduktor dan struktur pendukung, dan dibentuk menjadi bentuk dan ukuran yang diinginkan.
2.Fittings Metal End: Fittings ujung logam yang terpasang pada tubuh insulator dan menyediakan sarana untuk menghubungkan isolator ke konduktor dan struktur pendukung.Mereka biasanya terbuat dari baja galvanis atau bahan tahan korosi lainnya, dan dapat dirancang dengan fitur khusus seperti celah atau sendi bola dan soket untuk pemasangan yang mudah.
3Komposisi penyegelan: Komposisi penyegelan digunakan untuk menyegel sendi antara tubuh isolator dan fittings ujung logam, mencegah kelembaban dan kontaminan memasuki bagian dalam isolator.
4Hardware: Hardware seperti baut, kacang, dan washer digunakan untuk mengamankan fittings ujung logam ke tubuh insulator dan struktur pendukung.
Tutup Fitting: Tutup Fitting digunakan untuk melindungi fittings ujung logam dari korosi dan kerusakan, dan dapat terbuat dari plastik atau bahan lain.
5Fitur tambahan: Tergantung pada aplikasi spesifik, isolasi listrik tegangan tinggi porselen dapat dirancang dengan fitur tambahan seperti penghalang isolasi, lubang busur,dan saklar bumi untuk meningkatkan kinerja dan keselamatan mereka.
Tips Keamanan:
1Melakukan pengujian rutin dan pemeliharaan pada saklar untuk memastikan fungsinya yang tepat. Ini termasuk menguji ketahanan isolasi saklar, memverifikasi operasi interlock keamanan,dan memeriksa adanya pemanasan atau getaran yang tidak normal.
2Mengimplementasikan prosedur penguncian/tag-out sebelum melakukan pemeliharaan atau perbaikan pada switch.Prosedur ini melibatkan mengunci dan menandai saklar untuk mencegah energi yang tidak disengaja saat pekerjaan sedang dilakukan, memberikan lapisan keamanan tambahan.
3Memberikan pelatihan yang memadai kepada personel yang akan mengoperasikan atau bekerja pada switch.serta potensi bahaya yang terkait dengan pergantian.
4Mengimplementasikan sistem manajemen keselamatan yang komprehensif yang mencakup audit keamanan secara teratur, penilaian bahaya, dan pelaporan insiden.Pendekatan proaktif untuk keselamatan ini membantu mengidentifikasi dan mengatasi potensi risiko sebelum mereka menyebabkan kecelakaan atau cedera.
5Memastikan sistem ventilasi dan pendinginan yang tepat ada untuk saklar isolasi tegangan tinggi yang terletak di ruang tertutup atau tertutup. 6.Ventilasi yang memadai membantu menghilangkan panas dan mencegah saklar terlalu panas, yang dapat menyebabkan kerusakan atau bahkan kebakaran.
Kondisi:
1. Ketinggian tidak melebihi 1000m
2.Suhu udara sekitar: Maksimum + 40'C;Minimum:Area Umum -30'C, Paramos -40 C;
3.tekanan angin tidak melebihi 700Pa. ((sesuai dengan kecepatan angin 34m/s);
4. Intensitas gempa tidak melebihi 8 derajat;
5.Situasi kerja tanpa getaran keras yang sering;
6.Lokasi pemasangan isolator tipe biasa harus dijauhkan dari bentuk gas, asap deposit kimia, kabut semprotan garam, debu
dan bahan peledak dan korosif lainnya yang sangat mempengaruhi isolasi dan kemampuan konduksi isolator
7.Pollution-proof tipe isolator berlaku untuk daerah konduksi kotor parah, namun, itu seharusnya tidak ada bahan peledak dan bahan yang menyebabkan kebakaran
Parameter teknis:
| Nomor seri. |
Parameter |
Satuan |
Data |
| 1 |
Tegangan nominal |
kV |
12 |
| 2 |
Listrik nominal |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
A |
630 |
| (H) GW9-12(W)/1000-20 |
1000 |
| (H) GW9-12 ((W)/1250-31.5 |
1250 |
| 3 |
4s Daya tahan arus jangka pendek |
Nomor model. |
(H) GW9-12 ((W)/630-20 |
kA |
50 |
| (H) GW9-12(W)/1000-20 |
50 |
| (H) GW9-12 ((W)/1250-31.5 |
80 |
| 4 |
Tingkat Isolasi Nominal |
Gelombang petir tahan tegangan ((pin) |
Kutub-ke-Bumi
(Positif & Negatif) |
kV |
75 |
Interfraktur
(Positif & Negatif) |
85 |
Frekuensi industri tahan tegangan
(1 menit)
(Nilai efektif) |
Uji kering/Uji basah |
Kutub-ke-Bumi |
42 ((Kering)
34 ((Uap) |
| Interfraktur |
48 ((Kering) |
| 48 ((Kering) |
48 ((Kering)
40 ((Uap) |
| 5 |
Resistensi sirkuit utama |
μ Ω |
630 |
| 1000 |
| 1250 |
| 6 |
Waktu Hidup Mekanis |
kali |
50 |
| 50 |
80
|
