Tiga fase 50Hz tiang dipasang pemutus tegangan tinggi efisiensi tinggi

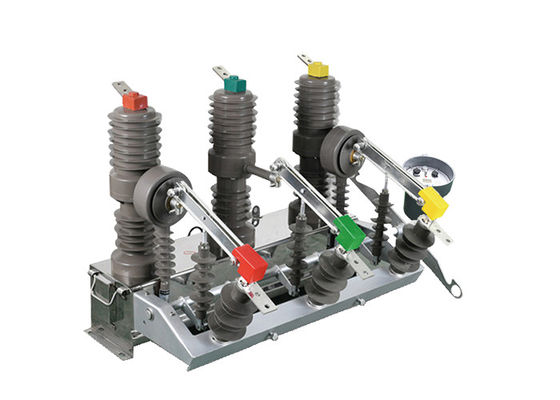

AC Pole Mounted Circuit Breaker Tegangan Tinggi Efisiensi Tinggi Dengan Smart Controller Auto Reset Vacuum Circuit Breaker

Deskripsi produk:

Pemutus sirkuit bertulang ZW32-12 adalah peralatan distribusi yang kuat yang dirancang untuk aplikasi luar ruangan.Pemutus sirkuit ini terutama digunakan untuk mengganggu dan menutup arus beban, arus overload, dan arus sirkuit pendek dalam sistem elektronik.

Salah satu keuntungan utama pemutus sirkuit ZW32-12 adalah fleksibilitasnya.dan jaringan listrik desaHal ini membuatnya menjadi pilihan yang tepat untuk berbagai aplikasi perlindungan dan kontrol.

Selain itu, pemutus sirkuit ZW32-12 dapat berfungsi sebagai saklar bagian, yang memungkinkan operasi jaringan listrik yang efisien.Bagian tertentu dari jaringan distribusi dapat diisolasi untuk keperluan pemeliharaan atau penanganan kesalahan.

Untuk meningkatkan fungsionalitasnya lebih lanjut, pemutus sirkuit ZW32-12 dapat diintegrasikan dengan pengontrol.Memfasilitasi remote control, pemantauan, dan otomatisasi operasi pemutus sirkuit Fitur ini berkontribusi pada efisiensi dan keandalan keseluruhan jaringan distribusi.

Pengendali Pengantar:

Pengendali mendukung komunikasi melalui antarmuka 485/232, yang memungkinkan pemantauan dan kontrol jarak jauh.

Ketika sebuah saklar berat terdeteksi, perangkat secara otomatis mempercepat proses pemicu jika terjadi kerusakan permanen. Fitur ini membantu melindungi sistem dari kerusakan dalam situasi seperti itu.

Penutupan dan penutupan ulang jarak jauh/manual: Pengguna memiliki pilihan untuk menutup dan penutupan ulang sirkuit secara jarak jauh atau manual.jika pengguna lupa untuk menghapus saklar grounding saat memulihkan daya setelah memperbaiki jalur, perangkat dapat mempercepat proses pemicu untuk memastikan keamanan.

Fitur ini memberikan fleksibilitas dalam menentukan penundaan yang tepat sebelum menutup kembali sirkuit setelah kesalahan.

Sirkuit penutupan lompat pengontrol menggabungkan desain anti-misoperation.

Kontroler dapat membedakan antara kesalahan di dalam zona dan di luar zona berdasarkan arus urutan nol.Kemampuan ini membantu mengidentifikasi lokasi kesalahan dan memungkinkan pemecahan masalah dan pemeliharaan yang lebih ditargetkan.

Pencegahan kesalahan operasi: Saklar remote control dirancang untuk mencegah kesalahan operasi. Fitur desain ini memastikan bahwa saklar tidak secara tidak sengaja dipicu,Dengan demikian mengurangi risiko tindakan yang tidak disengaja.

Aplikasi:

1.Substasi: Hal ini umumnya digunakan di kedua substasi indoor dan outdoor untuk perlindungan dan kontrol distribusi daya tegangan menengah.Pemutus sirkuit vakum memastikan gangguan yang dapat diandalkan dari arus kesalahan, arus overload, dan arus beban, melindungi peralatan substasi.

2Perusahaan industri dan pertambangan: pemutus sirkuit vakum ZW32-12 digunakan dalam sistem distribusi perusahaan industri dan pertambangan untuk melindungi motor, trafo,dan peralatan listrik lainnya dari overcurrent dan sirkuit pendekIni membantu menjaga stabilitas dan keamanan pasokan listrik di fasilitas ini.

3Rumah sakit dan fasilitas kesehatan: Pemutus sirkuit vakum ZW32-12 digunakan di rumah sakit dan fasilitas kesehatan untuk melindungi sistem listrik dan peralatan medis.Ini memberikan gangguan sirkuit yang dapat diandalkan dan perlindungan terhadap potensi bahaya, memastikan kelangsungan operasi layanan medis kritis.

4Bangunan komersial dan perumahan: Pemutus sirkuit vakum menemukan aplikasi di bangunan komersial dan perumahan untuk distribusi dan perlindungan listrik.Hal ini memastikan keamanan sistem listrik, mencegah overload dan sirkuit pendek, dan meminimalkan risiko kebakaran listrik.

5.Aplikasi Smart Grid: Kemampuan kontrol cerdas pemutus sirkuit membuatnya kompatibel dengan aplikasi smart grid.Hal ini dapat diintegrasikan ke dalam sistem jaringan pintar untuk memungkinkan pemantauan jarak jauh, diagnosis kesalahan, dan manajemen beban, berkontribusi pada efisiensi dan keandalan jaringan secara keseluruhan.

6Stasiun Pengisian Kendaraan Listrik: Dengan meningkatnya penggunaan kendaraan listrik (EV), pemutus sirkuit magnet permanen cerdas dapat digunakan di stasiun pengisian EV.Ini memberikan perlindungan cepat dan akurat terhadap overcurrents dan sirkuit pendek, memastikan operasi pengisian yang aman dan andal.

Struktur:

1Kerangka: Kerangka berfungsi sebagai komponen struktural utama pemutus sirkuit, menyediakan dukungan dan perumahan untuk komponen internal.

2.Komponen Pembawa arus: Komponen ini termasuk kontak, konduktor, dan bagian pembawa arus yang membentuk jalur listrik melalui pemutus sirkuit.Mereka bertanggung jawab untuk melakukan dan mengganggu aliran arus.

3.Permanent Magnet Assembly: Perangkat magnet permanen adalah komponen penting dari pemutus sirkuit.Ini terdiri dari magnet permanen yang menghasilkan medan magnet untuk mengontrol tindakan pemutus sirkuitMagnet ditempatkan dengan hati-hati untuk memberikan kekuatan magnet yang diinginkan untuk operasi yang efisien dan tepat.

4Mekanisme pemicu: Mekanisme pemicu bertanggung jawab untuk memulai pembukaan pemutus sirkuit ketika kesalahan atau kondisi overload terdeteksi.Dalam pemutus sirkuit magnet permanen yang cerdas, mekanisme pemicu dirancang untuk merespons dengan cepat dan akurat terhadap sinyal kesalahan yang diterima dari sistem kontrol cerdas.

5Sistem Kontrol Cerdas: Sistem kontrol cerdas adalah otak pemutus sirkuit.dan komponen elektronik lainnya yang memantau parameter listrikSistem kontrol juga dapat dilengkapi antarmuka komunikasi untuk pemantauan jarak jauh, pencatatan datadan integrasi dengan sistem lain.

6.Komponen Bantuan: Berbagai komponen bantu dapat hadir dalam pemutus sirkuit magnet permanen cerdas, tergantung pada aplikasi dan persyaratan khusus.Ini dapat mencakup indikator, kontak bantu untuk tujuan sinyal dan kontrol, interlock mekanik, dan terminal untuk koneksi kabel eksternal.

7.Pengelolaan: Pemutus sirkuit biasanya terkurung dalam perumahan untuk memberikan perlindungan terhadap faktor lingkungan, seperti debu, kelembaban, dan kerusakan fisik.Lapisan dapat terbuat dari bahan tahan lama seperti logam atau plastik berkualitas tinggi.

Kondisi:

1. Ketinggian tidak lebih dari 2000 meter;

2.Suhu udara sekitar: -45 ° C ~ + 40 ° C. Perbedaan suhu harian: 25 ° C;

3.Kecepatan angin tidak lebih dari 35 m / s

4Tidak ada tempat yang mudah terbakar, mudah meledak, korosi kimia berbahaya dan getaran keras.

Parameter teknis:
