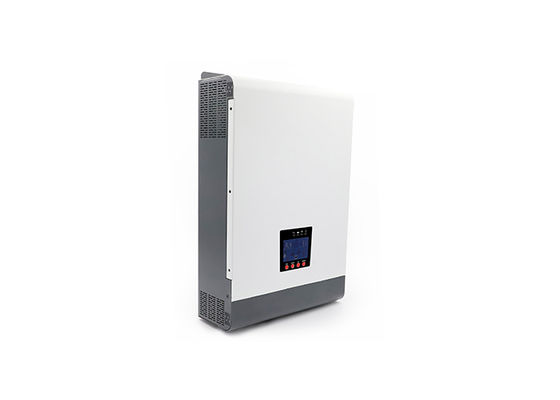

Home Backup Power Off Grid Inverter Surya Efisiensi Tinggi 5000VA Inverter Gelombang Sinus Murni Dengan Dibangun Di MPPT 80A

Home Backup Power Off Grid Inverter Surya Efisiensi Tinggi 5000VA Inverter Gelombang Sinus Murni Dengan Dibangun Di MPPT 80A

Pengantar Produk:

Ini adalah inverter dan pengisi daya multi-fungsi yang menggabungkan fungsi inverter, pengisi daya surya dan pengisi daya baterai untuk memberikan dukungan daya portabel tanpa gangguan.Layar LCD yang komprehensif menyediakan pengguna dengan operasi tombol yang dapat dikonfigurasi dan mudah diakses seperti pengisian baterai, arus, prioritas AC/charger surya, dan tegangan input yang dapat diterima berdasarkan aplikasi yang berbeda.

Karakteristik:

1Inverter gelombang sinus murni: Fitur ini memastikan bahwa inverter menghasilkan output daya AC yang bersih dan stabil, yang penting untuk perangkat elektronik sensitif.Ini menyediakan sumber daya listrik berkualitas tinggi yang sebanding dengan listrik jaringan utilitas.

2.Rentang tegangan input yang dapat dikonfigurasi melalui pengaturan LCD: Inverter memungkinkan pengguna untuk menyesuaikan rentang tegangan input sesuai dengan kebutuhan spesifik mereka.Fleksibilitas ini memungkinkan kompatibilitas dengan berbagai sumber daya, seperti jenis baterai yang berbeda atau panel surya dengan output tegangan yang bervariasi.

3.Konfigurasi arus pengisian baterai berdasarkan aplikasi melalui pengaturan LCD: Pengguna dapat menyesuaikan arus pengisian baterai berdasarkan persyaratan aplikasi spesifik mereka.Fitur ini memungkinkan pengisian daya yang efisien sambil mempertimbangkan faktor seperti kapasitas baterai, waktu pengisian, dan sumber daya yang tersedia.

4Prioritas AC / solar charger yang dapat dikonfigurasi melalui pengaturan LCD: Inverter menawarkan pilihan untuk memprioritaskan daya AC atau tenaga surya untuk mengisi baterai.Pengguna dapat mengatur prioritas preferensi mereka melalui pengaturan LCD, memungkinkan mereka untuk mengoptimalkan penggunaan energi mereka dan memaksimalkan pemanfaatan sumber energi terbarukan.

5.Kompatibel dengan tegangan jaringan atau daya generator: Inverter dirancang untuk bekerja dengan lancar dengan tegangan jaringan dan daya generator.Fleksibilitas ini memastikan bahwa perangkat dapat digunakan dalam berbagai lingkungan dan skenario pasokan listrik.

6.Memulai kembali secara otomatis ketika daya AC dipulihkan: Jika terjadi pemadaman listrik dan pemulihan berikutnya, inverter akan mulai kembali secara otomatis untuk menyediakan pasokan listrik tanpa gangguan.Fitur ini menghilangkan kebutuhan untuk intervensi manual dan memastikan transisi mulus kembali ke daya AC.

7Perlindungan overload/overheat/short circuit: Inverter dilengkapi dengan mekanisme perlindungan canggih untuk melindungi terhadap overload, overheating, dan short circuit.Fitur keselamatan ini membantu mencegah kerusakan pada inverter dan perangkat yang terhubung, memastikan operasi yang andal dan aman.

8Desain pengisi baterai cerdas untuk mengoptimalkan kinerja baterai:Inverter menggabungkan sistem pengisian baterai cerdas yang mengoptimalkan proses pengisian untuk meningkatkan kinerja baterai dan umur panjangIni menggunakan teknologi seperti pengisian multi-tahap, kompensasi suhu, dan regulasi tegangan untuk memastikan pengisian baterai yang efisien dan aman.

9.Fungsi cold start: Inverter dilengkapi dengan fungsi cold start, yang memungkinkan untuk menyalakan dan mulai berfungsi bahkan ketika tidak ada daya input yang tersedia.Fitur ini sangat berguna selama keadaan darurat atau ketika inverter digunakan di lokasi terpencil dengan sumber daya terbatas.

Aplikasi:

Inverter ini dapat digunakan untuk menggerakkan berbagai peralatan di lingkungan rumah atau kantor.

Operasi:

1.Power On/Off

Setelah perangkat dipasang dengan benar dan baterai terkoneksi dengan aman, cukup tekan saklar power on/off (terletak di casing perangkat) untuk menghidupkan perangkat.

2.Tampilan

Panel operasi dan tampilan yang ditunjukkan pada diagram terletak di panel depan inverter.Mereka digunakan untuk menunjukkan status operasi dan menampilkan informasi daya input / output.

3Fungsi tombol:

Pengaturan fungsi:Tekan dan tahan tombol pengaturan fungsi (nomor 4) pada layar setidaknya 2 detik untuk memasuki halaman pengaturan fungsi.menggunakan tombol 2 atau 3 untuk gulir ke atas atau ke bawah dan pilih halaman pengaturan yang diinginkan.

Tombol Pengaturan:Di halaman pengaturan fungsi, menekan tombol 1 selama 0,1 hingga 2 detik akan mengkonfirmasi opsi yang dipilih.

Tombol putar halaman:Menekan tombol ke-2 atau ke-3 selama 0,1 detik atau lebih lama pada halaman apa pun akan menggeser halaman ke kiri atau ke kanan.

4. LED Indikator Fungsi:

Layar LCD dapat dibagi menjadi: tampilan ikon, tampilan nilai numerik dan area pengaturan fungsi, dan area tampilan mode operasi.

1. Load and Battery grafik menunjukkan beban dan kapasitas baterai, setiap kotak mewakili 25% kapasitas, ikon beban akan berkedip ketika inverter kelebihan beban,dan ikon baterai akan berkedip ketika kapasitas baterai terlalu rendah atau baterai tidak terhubung. 2.

2. Ikon buzzer menunjukkan apakah buzzer dimatikan atau tidak, dalam kondisi normal, ikon tidak ditampilkan; dalam setiap mode, perangkat lunak latar belakang mengatur MUTE ON, inverter masuk ke keadaan bisu,dan lambang buzzer disable akan ditampilkan.

3. Saat memasuki menu setup, ikon setup akan menyala, jika tidak ikon tidak akan ditampilkan.

4. Ikon kesalahan hanya ditampilkan dalam mode kesalahan, ikon tidak ditampilkan dalam kasus lain.

Area tampilan numerik dan pengaturan fungsi:

1. Dalam mode pengaturan non-fungsi, area ini menampilkan informasi yang terkait inverter. mode normal menampilkan informasi output, mengoperasikan tombol pertanyaan atas / bawah (no.2 atau no.3 tombol) (3 tekan: No.2) untuk menampilkan tegangan input dan tegangan output, frekuensi input dan frekuensi output, tegangan dan arus baterai, tegangan PV dan arus PV, tegangan dan daya PV, daya output dan tegangan output, daya tampak output dan tegangan output,persentase beban dan tegangan keluaran, versi perangkat lunak dan informasi terkait lainnya.

2Di halaman pengaturan fungsi, tegangan output (OPU), titik mati tegangan rendah baterai (EOd), dll dapat diatur dengan mengoperasikan tombol pengaturan fungsi dan tombol kueri atas dan bawah.

Area tampilan mode kerja:

Setelah 4 s daya pada, area tampilan ini terutama menunjukkan mode kerja inverter.

Instruksi Keamanan:

1Perhatian - Untuk mengurangi risiko cedera, isi baterai asam timbal saja.

2.Jangan membongkar unit. Jika perlu servis atau perbaikan, bawa ke pusat servis yang memenuhi syarat. Layanan yang tidak tepat dapat mengakibatkan risiko sengatan listrik atau kebakaran.

3Untuk mengurangi risiko sengatan listrik, lepaskan semua kabel listrik sebelum melakukan pemeliharaan atau pembersihan.

4. PERHATIAN - Hanya pemasang yang memenuhi syarat yang harus memasang unit dengan baterai.

5Jangan pernah mengisi baterai beku.

6Untuk mengoptimalkan operasi inverter/charger, penting untuk memilih ukuran kabel yang tepat sesuai dengan spesifikasi yang diperlukan.

7Berhati-hatilah saat menggunakan alat logam di atas atau di sekitar baterai.

8Untuk memutus sambungan terminal AC atau DC, ikuti prosedur instalasi dengan seksama.

9. 150A sekering disediakan untuk perlindungan overcurrent dari catu daya baterai.

10Instruksi Pengantar - Inverter/charger ini harus terhubung ke sistem kabel yang diikat secara permanen.

11Jangan menyebabkan output AC dan input DC untuk pendek. Jangan menghubungkan input DC ke sirkuit pendek daya.

Pemasangan:

Sebelum menghubungkan semua kabel, lepaskan dua sekrup dan lepaskan penutup atas dan bawah sebagai berikut

Harap pertimbangkan poin berikut sebelum memilih lokasi instalasi:

1. Jangan memasang inverter pada bahan bangunan mudah terbakar. Pemasangan pada permukaan padat pasang inverter pada tingkat mata untuk memungkinkan pembacaan penuh waktu tampilan LCD.

2Untuk sirkulasi udara yang tepat untuk menghilangkan panas, biarkan ruang kosong sekitar 20 cm di sisi dan sekitar 50 cm di atas dan di bawah unit.

3Suhu lingkungan harus antara 0°C dan 55°C untuk memastikan operasi yang optimal.

Posisi pemasangan yang direkomendasikan harus tegak lurus ke dinding.Cocok untuk instalasi di beton atau permukaan non-bakar lainnya.

Setelah menghubungkan semua kabel, silakan skru dalam dua sekrup seperti yang ditunjukkan dalam gambar di bawah ini dan menempatkan penutup bawah kembali.

Pengaturan fungsi:

1Tekan tombol pengaturan fungsi No. 4 selama lebih dari 2 detik untuk memasuki halaman pengaturan fungsi, tekan tombol query No. 2 atau No. 3 selama 0,1 hingga 2 detik untuk memilih fungsi,dan setelah memutar halaman ke halaman pengaturan fungsi yang diinginkan, kata fungsi yang sesuai berkedip.

2Tekan tombol konfirmasi 4 selama 0,1 sampai 2 detik untuk memasuki halaman pengaturan fungsi yang dipilih,maka kata "Selected Function" menyala dan nilai di sebelah kiri kata "Selected Function" berkedip.

3Tekan tombol 4 selama 0,1 sampai 2 detik untuk memasuki halaman pengaturan fungsi yang dipilih,kata "Fungsi" akan menyala dan nilai fungsi yang dipilih akan berkedip di sebelah kiri kata "Fungsi".

4Tekan tombol 1 selama 0,1 sampai 2 detik atau lebih, fungsi akan diatur dengan sukses.dan fungsi akan keluar dari halaman pengaturan fungsi dan kembali ke halaman tampilan utama (atau dapat dibiarkan tidak terbuka dan menunggu hingga 30 detik sebelum melompat kembali ke halaman tampilan utama
